Planned Maintenance System e affidabilità di flotta
Obiettivo del moduloDistinguere le quattro strategie manutentive e scegliere quella adatta a ciascun componente in base a criticità, dati di condizione e costo.
Ogni componente di bordo può essere gestito con una strategia manutentiva diversa: non esiste un approccio universalmente migliore, ma una scelta che dipende dalla criticità del componente, dalla disponibilità di dati di condizione e dal costo relativo delle diverse opzioni.

| Strategia | Principio | Quando usarla |
|---|---|---|
| Reattiva (run-to-failure) | Si interviene solo al guasto | Componenti non critici, ridondanti, a basso costo di sostituzione |
| Preventiva (time-based) | Intervalli fissi da programma PMS | Standard di bordo, ampiamente accettata dalla classe |
| Su condizione (CBM) | Intervento su indicatori (vibrazioni, olio, termografia) | Macchine critiche monitorabili con tecniche non invasive |
| Predittiva (analitica) | Modelli e trend che stimano la vita residua | Flotte con sensoristica diffusa e piattaforma dati |
Tabella 1.1 — Confronto tra le quattro strategie manutentive.

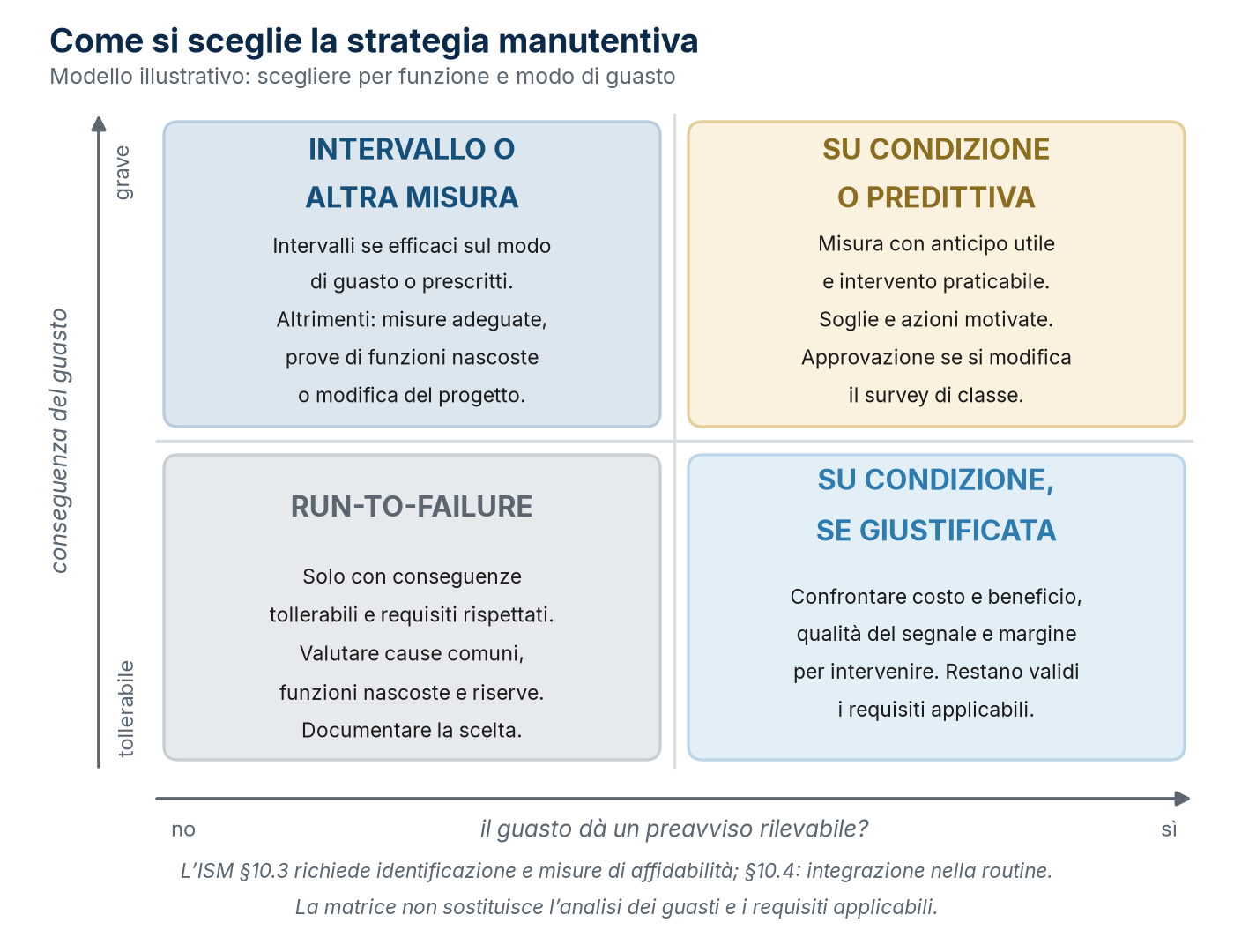

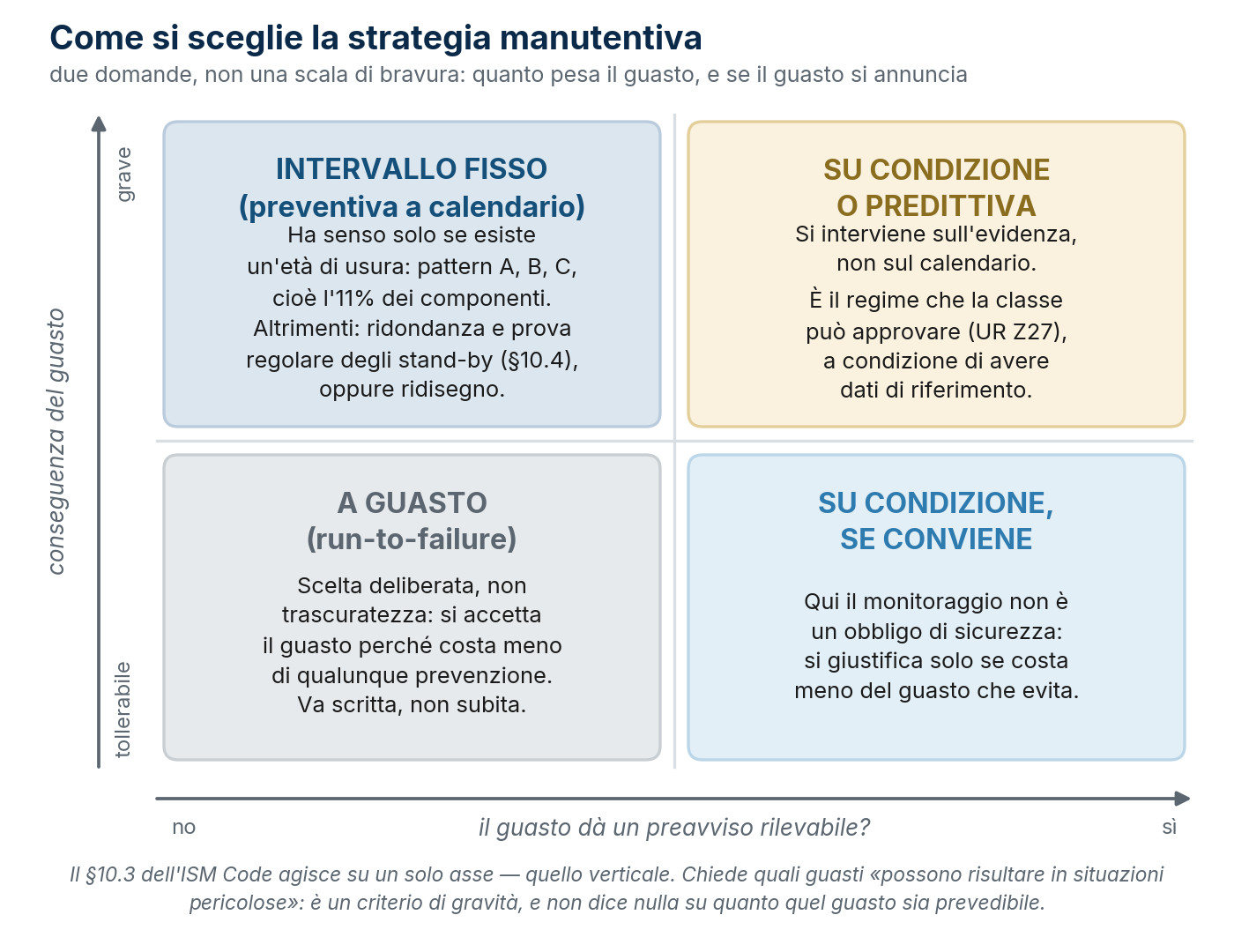

La maggior parte delle flotte reali utilizza un mix delle quattro strategie, applicate componente per componente. L'errore più comune non è scegliere la strategia sbagliata per un singolo componente, ma applicare la stessa strategia indistintamente a tutto l'impianto, senza differenziare in base alla criticità.
Comprendere come il tasso di guasto di un componente varia nel tempo è essenziale per pianificare una manutenzione realmente efficace, invece di applicare intervalli fissi che ignorano la fase di vita in cui si trova il componente.
| Fase | Caratteristiche e implicazioni manutentive |
|---|---|
| Mortalità infantile | Tasso di guasto elevato ma decrescente, tipico di componenti nuovi o appena revisionati; richiede commissioning accurato e sorveglianza ravvicinata nelle prime ore |
| Vita utile | Tasso di guasto basso e relativamente costante, dominato da eventi casuali; la manutenzione preventiva a intervalli fissi ha rendimenti decrescenti in questa fase |
| Usura / fine vita | Tasso di guasto crescente per fenomeni di usura; qui la manutenzione preventiva o predittiva ha il massimo valore, anticipando la sostituzione prima del guasto |
Tabella 2.1 — Le tre fasi della curva a vasca da bagno e relative implicazioni.
Pochissimi. È il risultato che ha cambiato il modo di ragionare sulla manutenzione, e viene dallo studio che Nowlan e Heap condussero per United Airlines nel 1978, analizzando i dati di guasto di una flotta reale. Ne uscirono sei pattern, non uno.

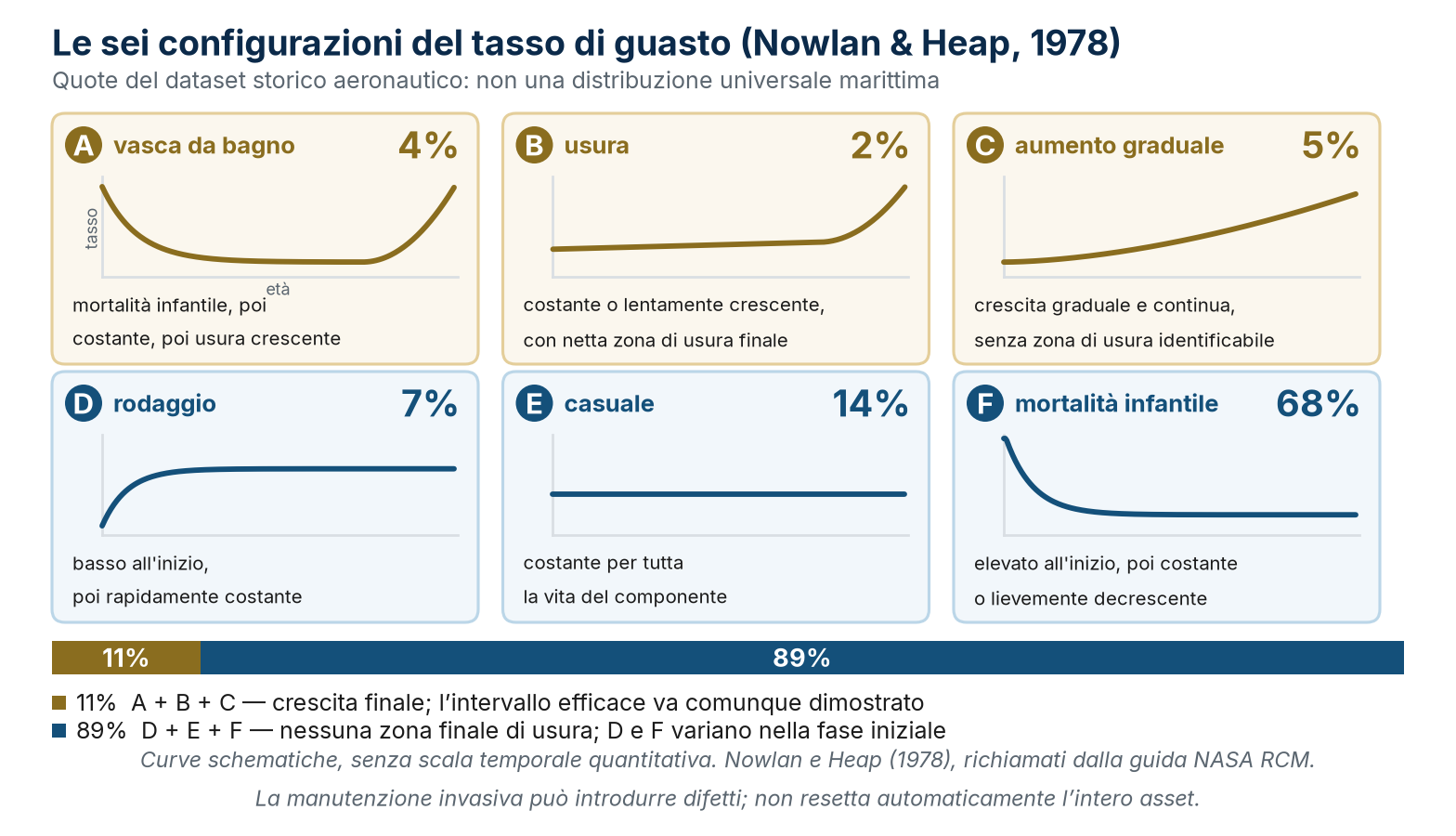

| Pattern | Andamento del tasso di guasto | Quota |
|---|---|---|
| A — vasca da bagno | Mortalità infantile, poi tasso costante, poi usura crescente | 4% |
| B — usura | Costante o lentamente crescente, con una netta zona di usura finale | 2% |
| C — fatica | Crescita graduale e continua, senza una zona di usura identificabile | 5% |
| D — rodaggio | Basso all’inizio, poi rapidamente costante | 7% |
| E — casuale | Costante per tutta la vita del componente | 14% |
| F — mortalità infantile | Elevato all’inizio, poi costante o lievemente decrescente | 68% |

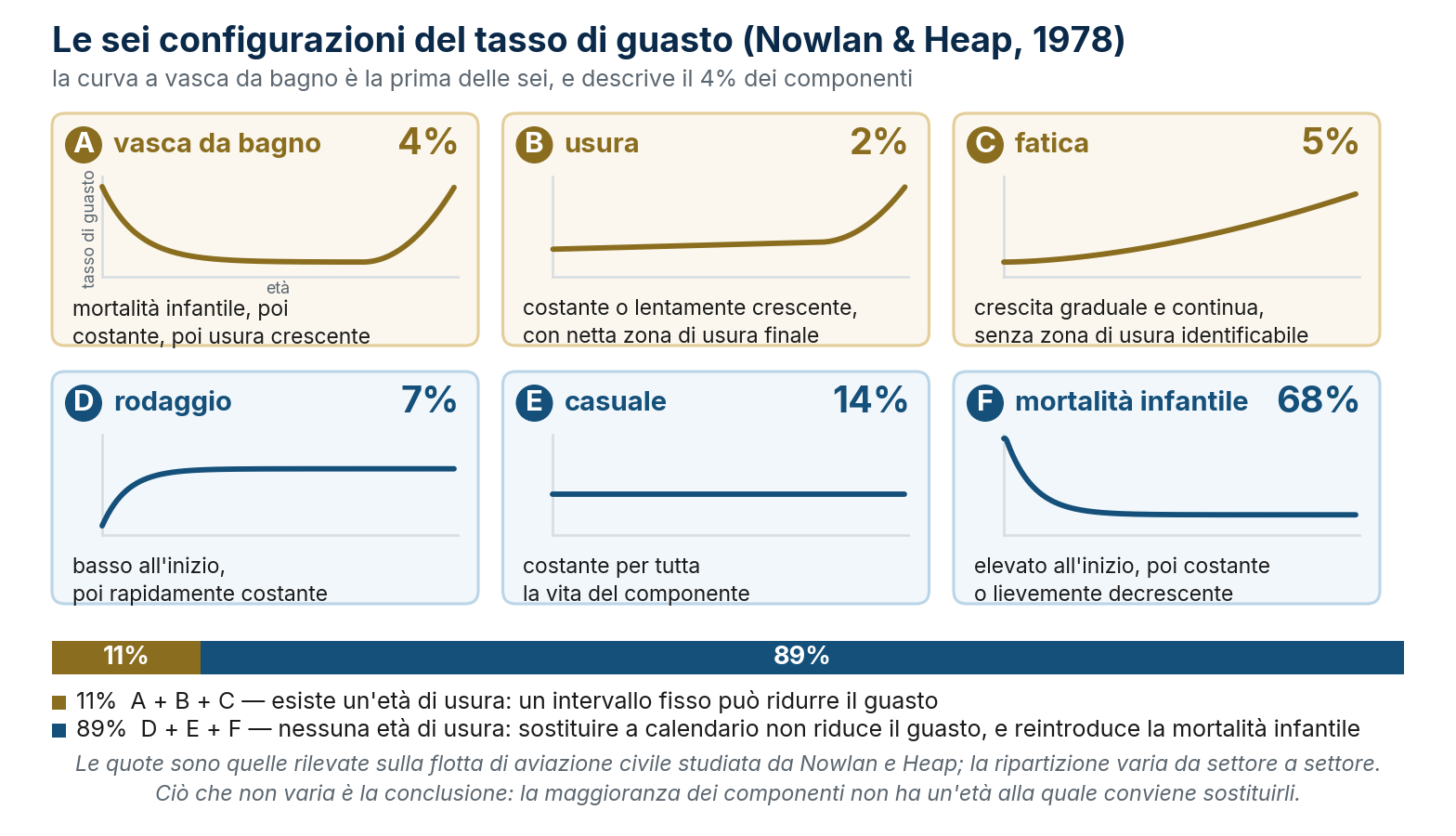

Tabella 2.2 — I sei pattern di guasto di Nowlan e Heap (1978) e la quota di componenti in ciascuno.
Solo i pattern A, B e C sono legati all’età, e insieme fanno l’11% dei componenti. Gli altri tre — l’89% — non mostrano alcuna relazione fra età e probabilità di guasto. Da qui discendono due conseguenze che reggono l’intero corso. La prima: per la larga maggioranza dei componenti un intervallo fisso di sostituzione non riduce la probabilità di guasto, perché non esiste un’età alla quale il guasto diventa più probabile. La seconda, meno intuitiva: il pattern dominante è la mortalità infantile, il che significa che ogni apertura e ogni sostituzione reintroduce rischio. Smontare un componente sano per rispettare il calendario non è neutro: lo riporta all’inizio della curva.
Componenti elettronici ed elettrici tendono a un tasso di guasto costante per gran parte della vita utile (pattern E ed F); componenti meccanici soggetti a usura — cuscinetti, guarnizioni, camicie — sono fra i pochi che seguono davvero A o B. È per questo che l’intervallo fisso resta corretto proprio dove il corso lo colloca nella tabella del Modulo 01, e diventa spreco altrove: la scelta non si fa per impianto, si fa per modo di guasto.
Il Reliability Centered Maintenance è una metodologia strutturata per decidere, componente per componente, quale strategia manutentiva applicare, partendo dall'analisi delle funzioni, dei modi di guasto e delle relative conseguenze.

«RCM» è un’etichetta che viene usata con larghezza. Esiste però uno standard che fissa i criteri minimi perché un processo possa chiamarsi così: la SAE JA1011 — Evaluation Criteria for Reliability-Centered Maintenance Processes, pubblicata nel 1999 e rivista nell’agosto 2009, accompagnata dalla guida applicativa SAE JA1012. Un processo è RCM se, e solo se, risponde nell’ordine a sette domande.
| # | Domanda | Cosa produce |
|---|---|---|
| 1 | Qual è il contesto operativo e quali sono le funzioni dell’asset, con i relativi standard di prestazione? | La definizione di che cosa il componente deve fare, e quanto bene |
| 2 | In quali modi può non svolgere quelle funzioni? | I guasti funzionali |
| 3 | Quali sono le cause di ciascun guasto funzionale? | I modi di guasto |
| 4 | Che cosa succede quando ciascun guasto si verifica? | Gli effetti del guasto |
| 5 | Quali sono le conseguenze del guasto? | La classificazione: sicurezza, ambiente, operatività, costo |

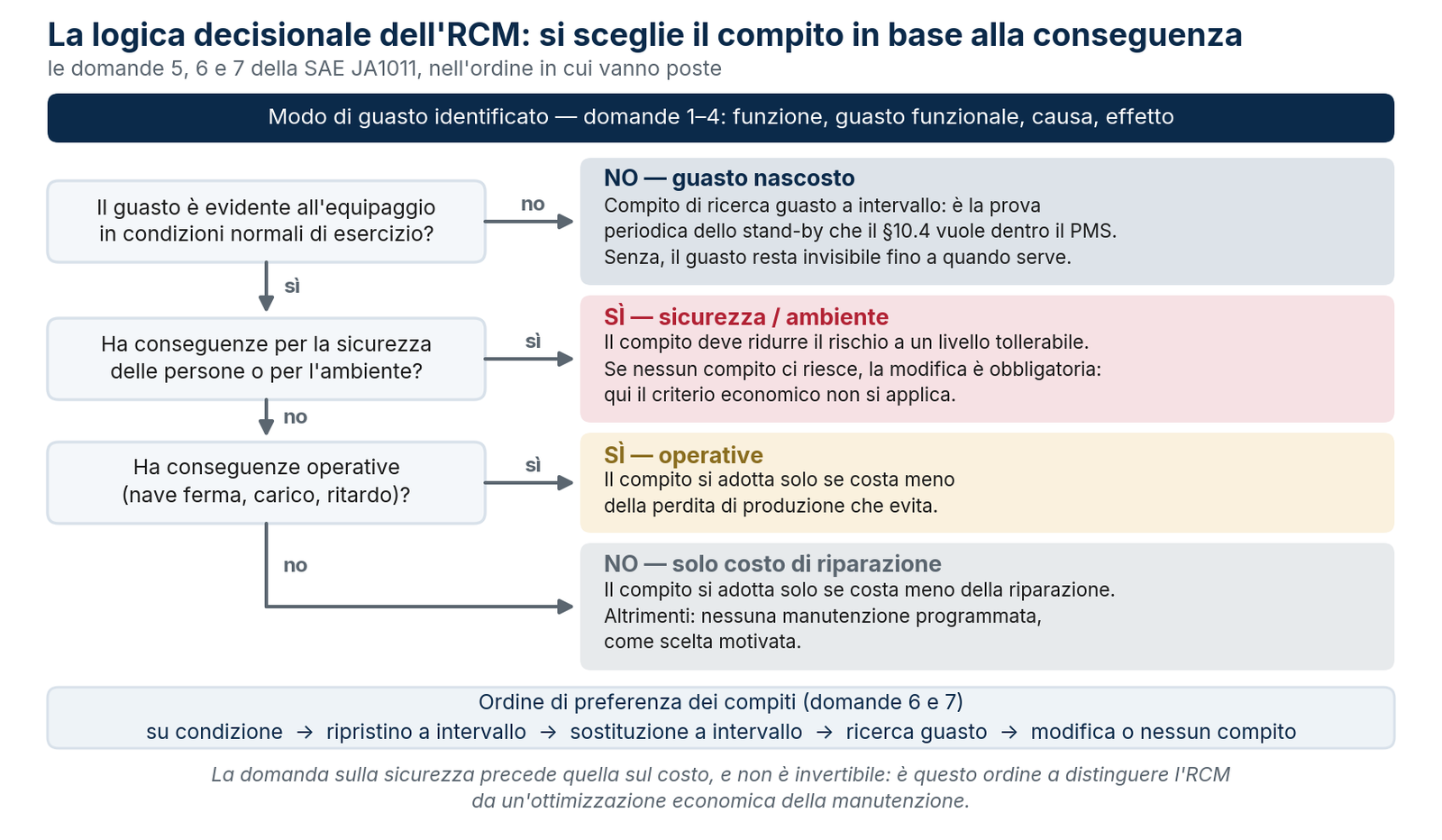

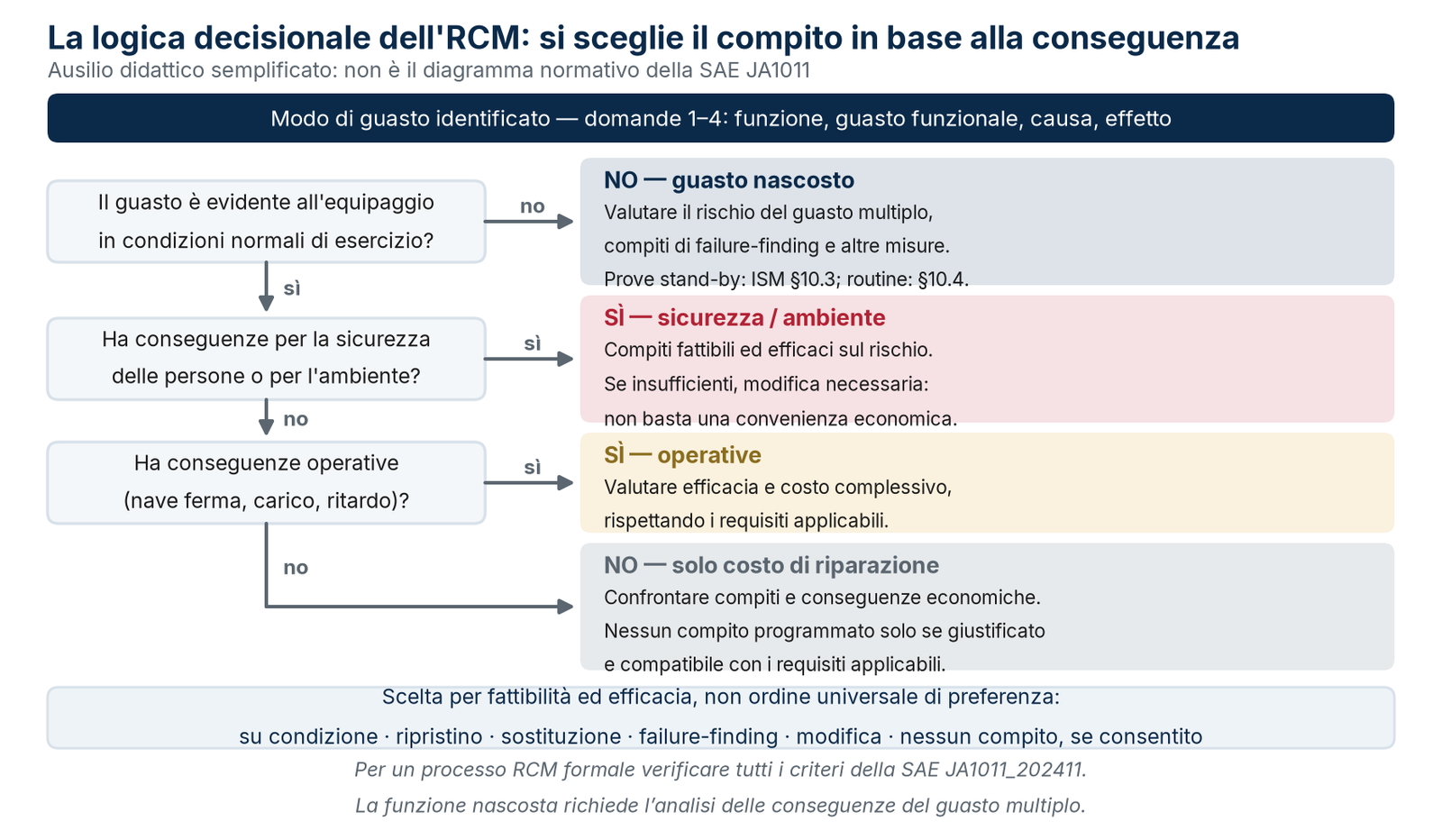

| 6 | Che cosa si dovrebbe fare per prevedere o prevenire ciascun guasto? | Compiti manutentivi e relativi intervalli |
| 7 | Se nessun compito è efficace, quale altra strategia è preferibile? | Modifiche una tantum: ridisegno, ridondanza, accettazione del rischio |
Tabella 3.1 — Le sette domande della SAE JA1011.
È la struttura a dire qualcosa. Solo la sesta domanda arriva ai compiti manutentivi: le cinque precedenti servono a stabilire che cosa il componente deve fare, come può smettere di farlo e quanto costa che smetta. Un’analisi che parte dall’elenco dei lavori esistenti e cerca di razionalizzarli sta facendo qualcos’altro — magari utile, ma non RCM ai sensi della JA1011. E la settima domanda è quella che si salta più spesso: quando nessun compito manutentivo è efficace, la risposta corretta può essere ridisegnare, aggiungere ridondanza o accettare consapevolmente il guasto, non inventare un intervallo.
Applicare l'RCM a un intero impianto è un investimento iniziale significativo di tempo e competenza. Il ritorno si manifesta nel tempo: un programma manutentivo costruito sull'RCM tende a ridurre sia i guasti imprevisti sia gli interventi manutentivi superflui, ottimizzando le risorse invece di limitarsi ad applicarle uniformemente.
Il PMS è il registro strutturato dei lavori manutentivi programmati e delle relative registrazioni. È inoltre lo strumento con cui molte Amministrazioni e classi accettano schemi di manutenzione alternativi ad alcuni survey tradizionali (Planned Maintenance Scheme approvato).
| Componente | Funzione |
|---|---|
| Anagrafica macchinario | Elenco strutturato di tutti gli impianti e componenti soggetti a manutenzione |
| Job list e intervalli | Definizione delle attività manutentive e della relativa periodicità |
| Registrazione degli interventi | Storico di ogni intervento eseguito, con data, esecutore, esito |
| Gestione degli scostamenti (overdue) | Monitoraggio dei lavori non eseguiti nei termini previsti |
| Integrazione con la gestione ricambi | Collegamento tra job manutentivi e disponibilità dei ricambi necessari |
Tabella 4.1 — Componenti essenziali di un PMS ben governato.
Un PMS ben progettato struttura il lavoro, ma non elimina la necessità di giudizio tecnico: un Chief Engineer che segue ciecamente gli intervalli del PMS senza integrare l'osservazione diretta delle condizioni reali dell'impianto perde informazioni preziose che nessun programma può catturare da solo.
Obiettivo del moduloRiconoscere che cosa chiede davvero il §10 dell'ISM Code sulle apparecchiature critiche e decidere quali ricambi tenere a bordo.
La lista delle apparecchiature critiche non è una buona pratica: è un obbligo del §10 dell'ISM Code, e vale la pena leggerne il testo, perché quello che chiede è più preciso — e diverso — da come viene di solito riassunto.
«La compagnia deve identificare apparecchiature e sistemi tecnici il cui guasto operativo improvviso può risultare in situazioni pericolose. L'SMS deve prevedere misure specifiche volte a promuovere l'affidabilità di tali apparecchiature o sistemi. Queste misure devono comprendere la prova regolare delle disposizioni e delle apparecchiature o sistemi tecnici di riserva che non sono in uso continuo.» (§10.3)
«Le ispezioni di cui al §10.2 e le misure di cui al §10.3 devono essere integrate nella routine manutentiva operativa della nave.» (§10.4)ISM Code, Parte A, §10 — Manutenzione della nave e delle apparecchiature
È la sfumatura che si perde nei riassunti. Il §10.3 non impone di installare un secondo generatore o una seconda pompa: impone che, dove esistono, le disposizioni di riserva e gli apparati che non girano di continuo siano provati regolarmente. Ed è un obbligo che colpisce esattamente la categoria di apparati su cui l'affidabilità si illude più facilmente: quelli che sembrano funzionanti perché non li si accende mai. Il §10.4 chiude il cerchio impedendo che diventi un adempimento separato — la prova dello stand-by va dentro il PMS, non in un registro a parte.

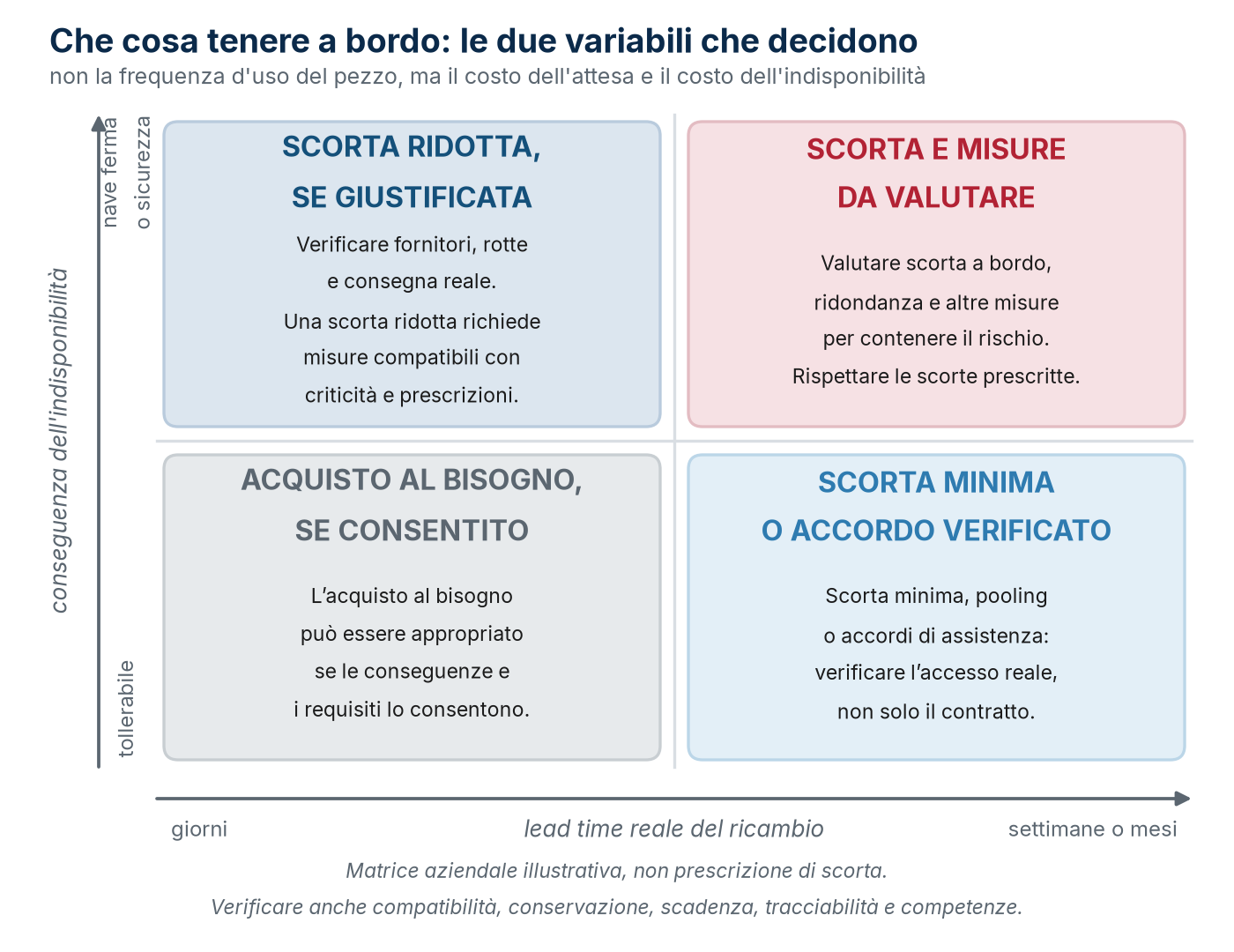

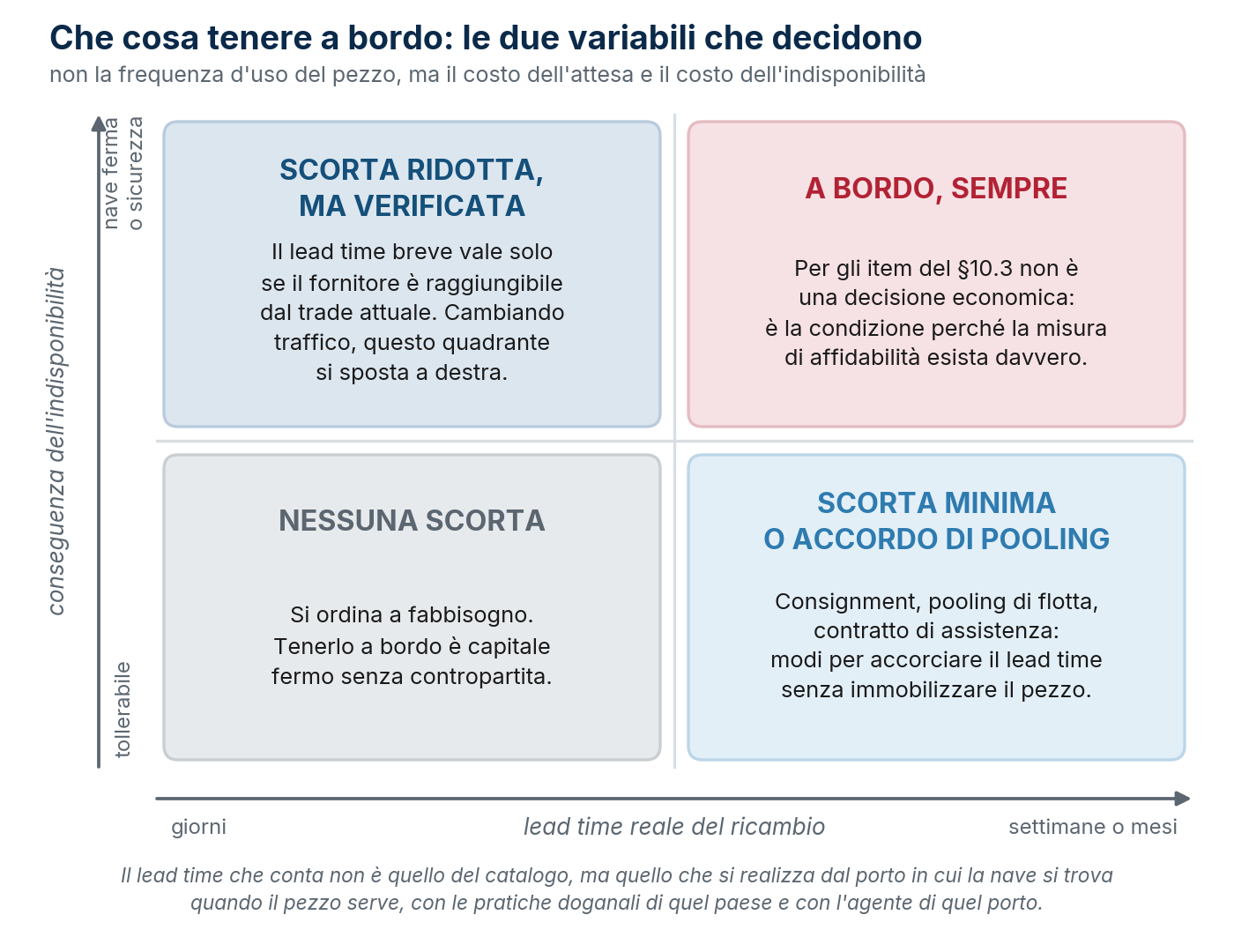

Una politica di scorta ricambi efficace non si limita a seguire le raccomandazioni generiche del costruttore, ma incrocia criticità operativa, tempi di approvvigionamento reali (lead time) e disponibilità di fornitori alternativi lungo le rotte tipiche della nave.
Il vero costo di un ricambio critico mancante è il fermo macchina, l'eventuale off-hire, e nei casi più gravi il rischio di sicurezza. Valutare la scorta solo sul costo di acquisto del pezzo, ignorando il costo di indisponibilità, porta quasi sempre a una scorta insufficiente per i componenti più critici.
Il §10.3 dell’ISM Code dice che la lista deve esistere. Non dice come farla, e questo è il punto in cui la maggior parte delle compagnie procede per consuetudine: si eredita l’elenco dalla nave gemella, o dal precedente gestore, o dal modello del software PMS. Un metodo esiste, viene dall’analisi dei modi di guasto, ed è lo stesso su cui poggiano l’RCM del Modulo 03 e — come si vedrà — gli schemi approvati dalla classe.
La FMEA (Failure Mode and Effects Analysis) percorre un impianto componente per componente e, per ciascuno, si chiede in quali modi può guastarsi e che cosa succede quando lo fa. La FMECA aggiunge la lettera che conta per il nostro scopo — la C di Criticality — cioè la valutazione di quanto quel guasto pesa. È la stessa catena logica delle domande 2, 3, 4 e 5 della SAE JA1011, applicata con un formato tabellare.
| Colonna | Che cosa vi si scrive |
|---|---|
| Componente e funzione | Che cosa fa, e a quale standard di prestazione |
| Modo di guasto | In che modo smette di farlo: non parte, non si ferma, perde, si blocca in posizione |
| Causa | Che cosa produce quel modo di guasto |
| Effetto locale e di sistema | Che cosa succede al componente, e che cosa succede alla nave |
| Severità (S) | Quanto è grave la conseguenza peggiore ragionevole |
| Occorrenza (O) | Quanto è probabile che quella causa si presenti |
| Rilevabilità (D) | Quanto è probabile accorgersene prima che l’effetto si manifesti |
| Controllo esistente e azione | Che cosa già lo previene o lo rileva, e che cosa va aggiunto |
Tabella 6.1 — Le colonne di una FMECA.
Per decenni la prassi è stata calcolare il Risk Priority Number — RPN = S × O × D — e ordinare le azioni per RPN decrescente. Il problema è aritmetico e ha conseguenze di sicurezza. Un modo di guasto con S 9, O 2, D 3 dà RPN 54; uno con S 3, O 6, D 6 dà 108. Ordinando per RPN si interviene prima sul secondo, che è un fastidio, e dopo sul primo, che è un pericolo per le persone. Il difetto è strutturale: si stanno moltiplicando scale ordinali, e il prodotto non conserva l’informazione su quale fattore fosse alto. Per questo il manuale FMEA AIAG-VDA del 2019 ha sostituito l’RPN con l’Action Priority, una tabella che mappa ogni combinazione S-O-D su alta, media o bassa priorità — e in cui una severità 9 o 10 dà priorità alta a prescindere da quanto sia raro o facilmente rilevabile il guasto.
Vale la pena notare la coincidenza, perché semplifica il lavoro. Il criterio del Codice — «il cui guasto operativo improvviso può risultare in situazioni pericolose» — è un criterio di sola severità: non chiede quanto sia probabile, né quanto sia rilevabile. È esattamente la logica dell’Action Priority applicata alla riga «severità alta». Chi costruisce la lista critica ordinando per RPN rischia quindi di produrre un elenco che non soddisfa il §10.3, perché esclude proprio i guasti rari e gravi che il Codice vuole dentro.

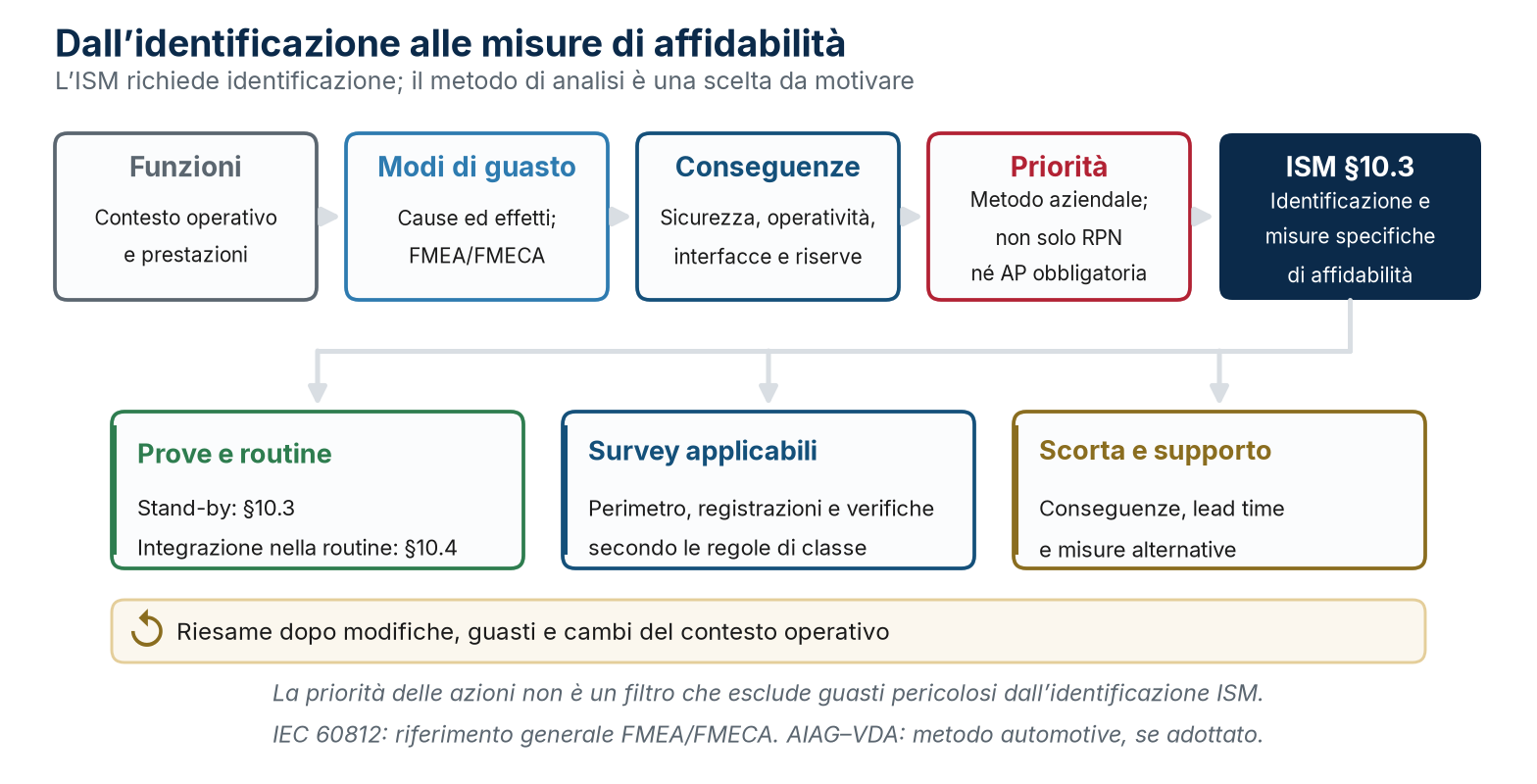

«Critico» in una compagnia di navigazione significa almeno tre cose, con tre liste diverse e tre destinatari diversi. Tenerle separate — e sapere dove si sovrappongono — evita sia gli elenchi gonfiati sia le omissioni.
| Criticità | Il criterio | La conseguenza |
|---|---|---|
| Per la sicurezza | ISM §10.3: il guasto improvviso può creare situazioni pericolose | Misure specifiche di affidabilità e prova regolare degli stand-by, integrate nel PMS (§10.4) |
| Per l’operatività | Il guasto ferma la nave o il carico: rischio di off-hire, penali, ritardi | Politica di scorta ricambi, ridondanza commerciale, contratti di assistenza |
| Per la classe | L’item rientra nel ciclo di survey di macchina, o nello schema PMS o CBM approvato | Aperture, registrazioni e audit secondo il regime applicabile (Modulo 11) |
Tabella 6.2 — Le tre criticità, i rispettivi criteri e ciò che ciascuna comporta.
Un generatore di emergenza è critico per la sicurezza e per la classe, ma la sua indisponibilità non produce off-hire. Una gru di coperta su una nave da carico generale è critica per l’operatività e per la classe, ma il suo guasto non crea di per sé una situazione pericolosa. Un sistema di allarme di caldaia può essere critico per la sicurezza senza comparire in nessun ciclo di survey. Costruire un’unica lista «apparecchiature critiche» e usarla per tutti e tre gli scopi produce sempre lo stesso risultato: si sovra-scortano item che non lo meritano e si sotto-provano item che il §10.3 richiederebbe di provare.

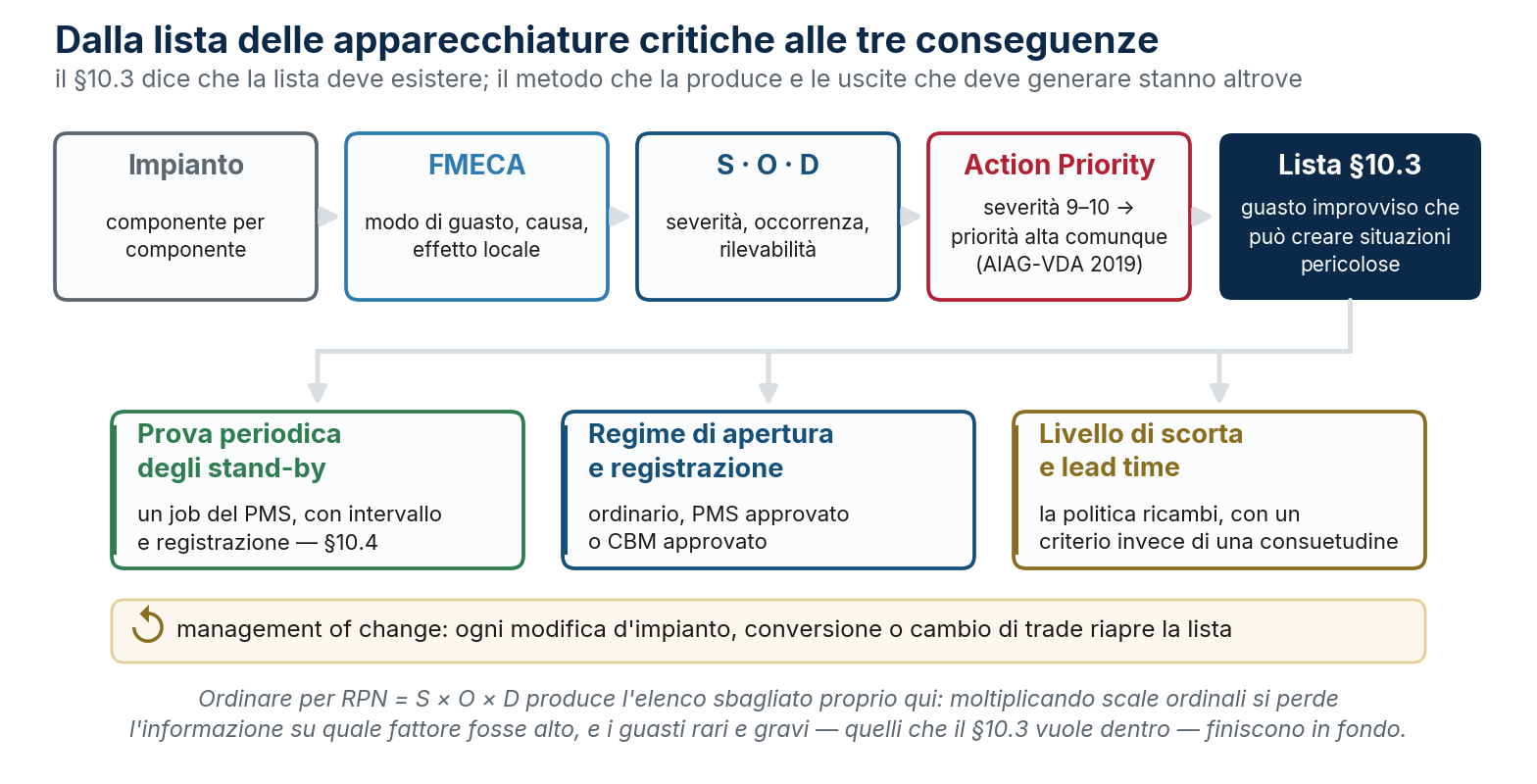

Una lista che non genera azioni è un adempimento. Ciascuna delle tre criticità produce un’uscita diversa, e sono queste le uscite che un audit interno dovrebbe verificare.
| Uscita | Dove finisce |
|---|---|
| Prova periodica degli apparati di riserva e di quelli non in uso continuo | Un job del PMS, con intervallo e registrazione — non un promemoria a parte (§10.4) |
| Regime di apertura e registrazione | Il ciclo di survey applicabile: ordinario, PMS approvato o CBM approvato |
| Livello di scorta e lead time accettabile | La politica ricambi del modulo precedente, che a questo punto ha un criterio invece di una consuetudine |
| Parametri di monitoraggio e valori di riferimento | La base di dati necessaria a chiedere alla classe uno schema CBM approvato |
Tabella 6.3 — Che cosa deve produrre la lista, per non restare un elenco.
Il difetto più comune non è avere la lista sbagliata: è averla scritta una volta e non averla più toccata. Ogni modifica d’impianto, ogni conversione, ogni cambio di trade sposta ciò che è critico — ed è precisamente il management of change visto nel corso ISM Code. Una lista di apparecchiature critiche identica a quella della consegna, su una nave di quindici anni che ha cambiato due volte tipo di traffico, non descrive quella nave.
Obiettivo del moduloDistinguere MTBF, MTTF, MTTR e disponibilità e usarle per confrontare la performance nel tempo e fra navi diverse della flotta.
Misurare l'affidabilità in modo sistematico permette di confrontare la performance nel tempo e tra navi diverse della flotta, e di individuare per tempo i segnali di deterioramento prima che si traducano in un guasto grave.

| Metrica | Definizione | Come si calcola |
|---|---|---|
| MTBF Mean Time Between Failures | Tempo medio fra guasti successivi di un componente riparabile | Ore di funzionamento ÷ numero di guasti nel periodo |
| MTTF Mean Time To Failure | Tempo medio fino al guasto di un componente non riparabile, che si sostituisce e basta | Ore di funzionamento ÷ numero di unità guastate |
| MTTR Mean Time To Repair | Tempo medio necessario a riportare in servizio il componente dopo un guasto | Ore di fermo per riparazione ÷ numero di guasti |
| Disponibilità Availability | Quota di tempo in cui il componente è pronto all'uso | A = MTBF ÷ (MTBF + MTTR) |
| Backlog manutentivo | Lavori manutentivi aperti oltre la scadenza prevista | Conteggio, da leggere per criticità e per anzianità dello scostamento |
Tabella 7.1 — Metriche di affidabilità principali e relativo calcolo.

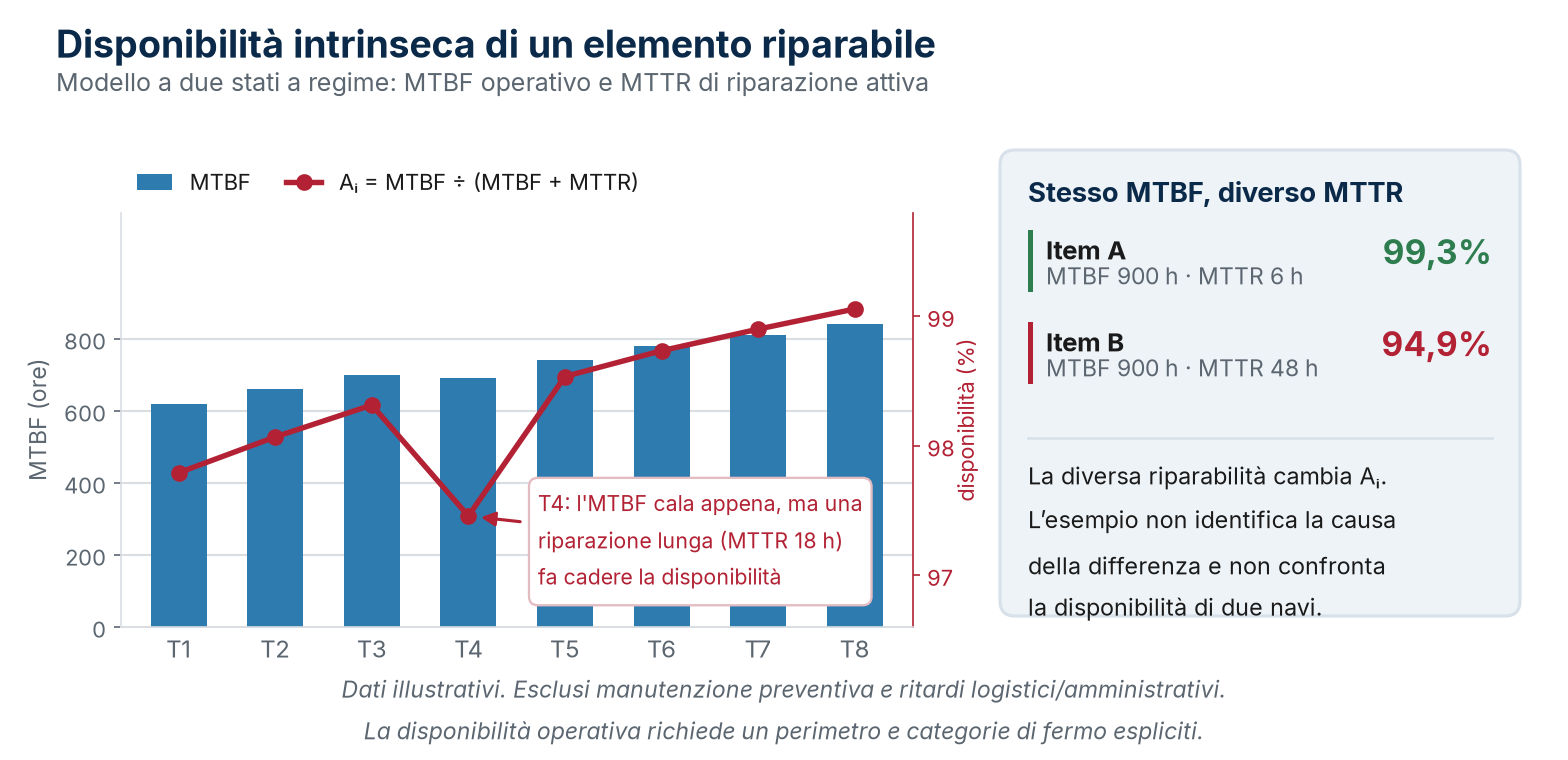

La distinzione fra le prime due voci non è accademica: MTBF vale per ciò che si ripara e si rimette in servizio, MTTF per ciò che si sostituisce e non torna. Usare l’una al posto dell’altra rende i confronti fra navi privi di significato. Quanto alla disponibilità, la formula mostra una cosa che i cruscotti nascondono: si migliora o allungando il tempo fra i guasti o accorciando la riparazione. Su molti impianti di bordo la seconda leva è la più rapida, e dipende quasi interamente da una cosa che il Modulo 05 tratta a parte — la disponibilità del ricambio giusto.

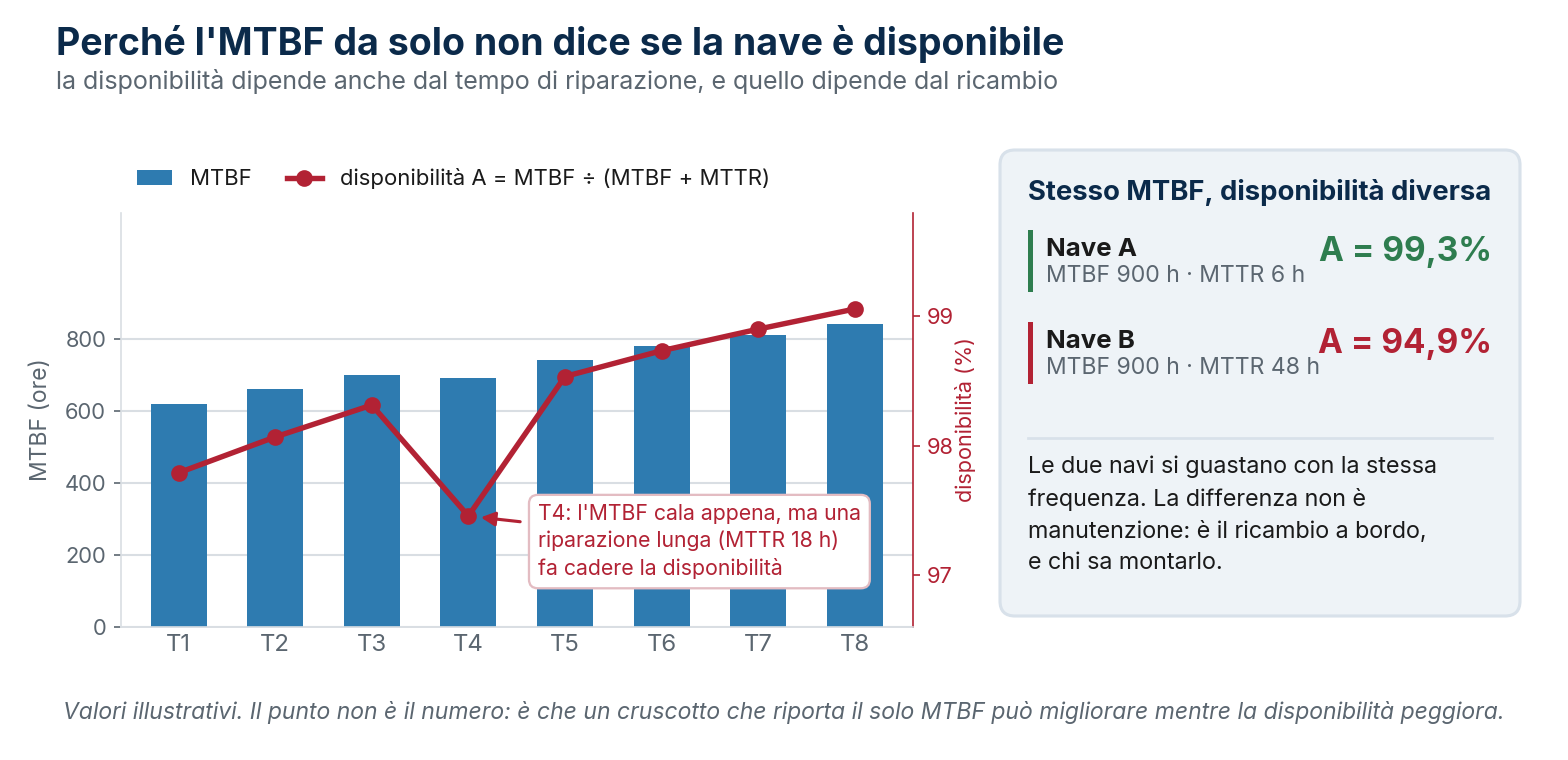

Un MTBF in miglioramento è un buon segnale, ma va sempre letto insieme al backlog manutentivo e alla disponibilità dei ricambi critici: un MTBF che migliora perché si stanno semplicemente rinviando gli interventi programmati racconta una storia molto diversa da un miglioramento reale dell'affidabilità.
Le tecniche di manutenzione su condizione permettono di intervenire sulla base dello stato reale del componente, anziché di un intervallo temporale predefinito, riducendo sia i guasti imprevisti sia gli interventi superflui.
| Tecnica | Cosa rileva | Applicazione tipica |
|---|---|---|
| Analisi vibrazionale | Squilibri, disallineamenti, usura di cuscinetti | Motori, pompe, compressori, generatori |
| Analisi dell'olio lubrificante | Particelle metalliche, contaminazione, degrado additivi | Apparato motore, riduttori |
| Termografia infrarossa | Punti caldi anomali, connessioni elettriche difettose | Quadri elettrici, cuscinetti, tenute |
| Ultrasuoni | Perdite di aria/gas, difetti in cuscinetti a rotazione lenta | Impianti pneumatici, valvole |
Tabella 8.1 — Tecniche principali di Condition Based Maintenance.
Uno strumento di analisi vibrazionale nelle mani di un ufficiale non formato a interpretarne i risultati produce dati che nessuno usa. L'investimento in tecnologia CBM ha senso solo se accompagnato da un investimento equivalente nella competenza dell'equipaggio a interpretare correttamente i segnali raccolti.
Obiettivo del moduloRiconoscere che cosa distingue la manutenzione predittiva e quali condizioni servono per adottarla senza saltare le tappe intermedie.
La manutenzione predittiva rappresenta l'evoluzione più avanzata delle strategie manutentive: anziché limitarsi a rilevare una condizione anomala, utilizza modelli statistici o di apprendimento automatico per stimare la vita residua di un componente e pianificare l'intervento nel momento ottimale.
Le compagnie che tentano di passare direttamente da un PMS cartaceo alla manutenzione predittiva, senza le tappe intermedie di digitalizzazione e monitoraggio di condizione, tendono a fallire per mancanza di dati storici affidabili su cui costruire i modelli.

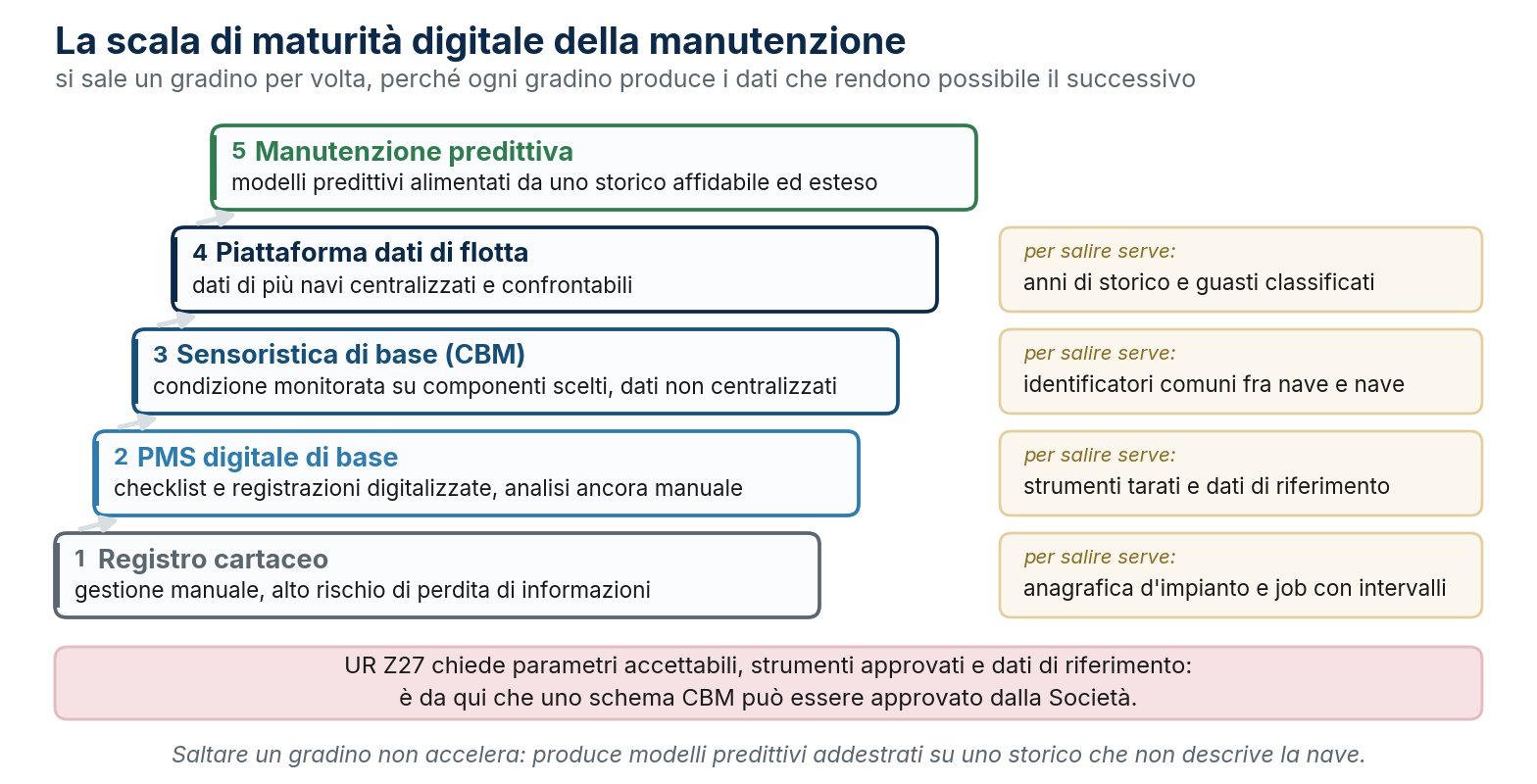

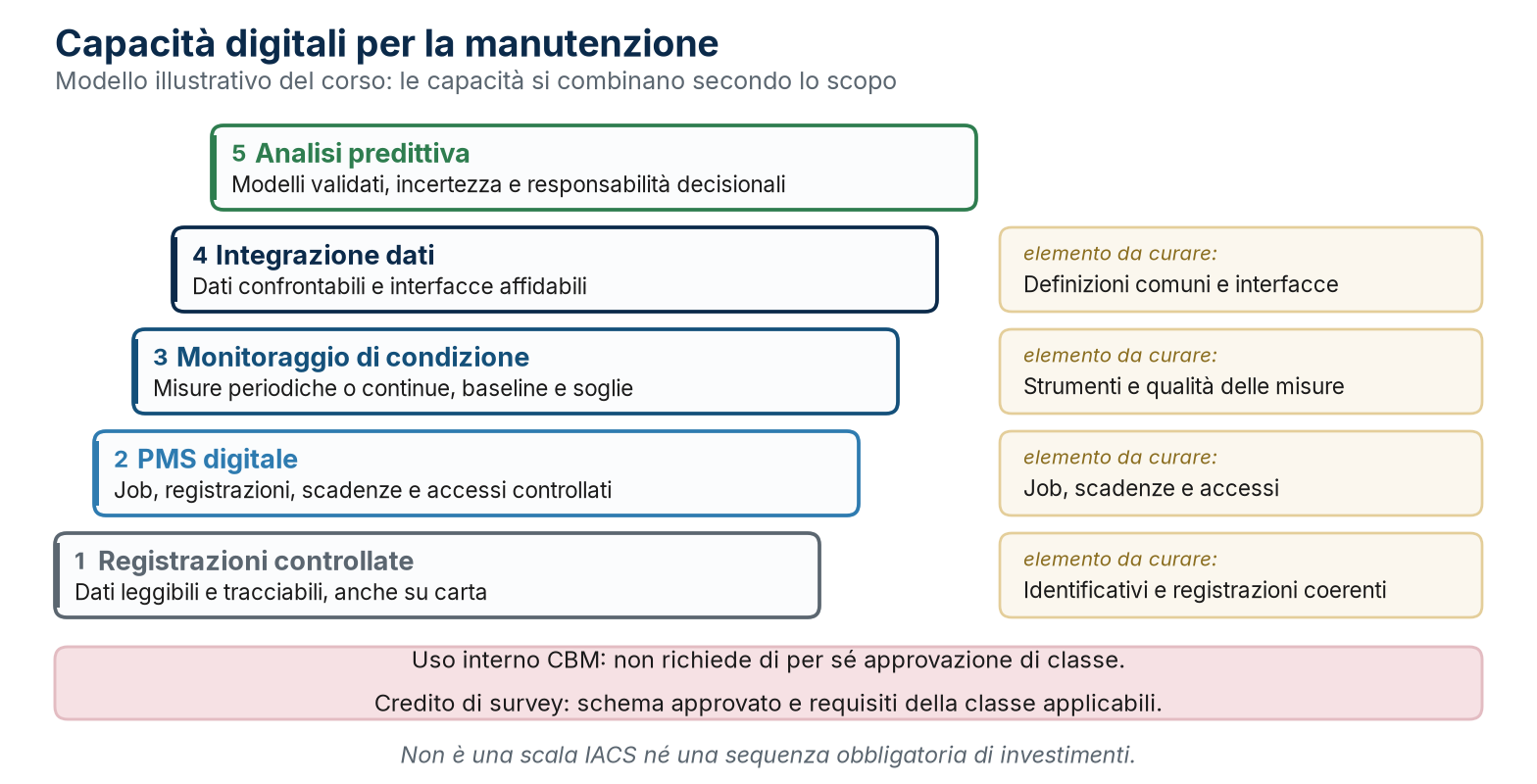

Progredire verso la manutenzione predittiva richiede di attraversare, realisticamente, alcune tappe di maturità digitale, senza scorciatoie.

| Livello | Caratteristiche |
|---|---|
| Registro cartaceo | Gestione manuale, alto rischio di perdita di informazioni, nessuna analisi storica sistematica |
| PMS digitale di base | Checklist e registrazioni digitalizzate, ma analisi ancora prevalentemente manuale |
| Sensoristica di base (CBM) | Monitoraggio di condizione su componenti selezionati, dati non ancora centralizzati |
| Piattaforma dati di flotta integrata | Dati di più navi centralizzati e confrontabili, base per analisi comparative |
| Manutenzione predittiva (AI/ML) | Modelli predittivi alimentati da dati storici affidabili e diffusi |
Tabella 10.1 — Livelli di maturità digitale della manutenzione.
Il collo di bottiglia più comune non è la sofisticazione dell'algoritmo predittivo, ma la qualità e la coerenza dei dati raccolti negli anni precedenti. Investire nella disciplina di registrazione oggi è la condizione abilitante per qualunque ambizione predittiva futura.
Obiettivo del moduloDistinguere i tre regimi di survey di macchina — UR Z18, UR Z20, UR Z27 — e le condizioni che la classe pone per il CBM.

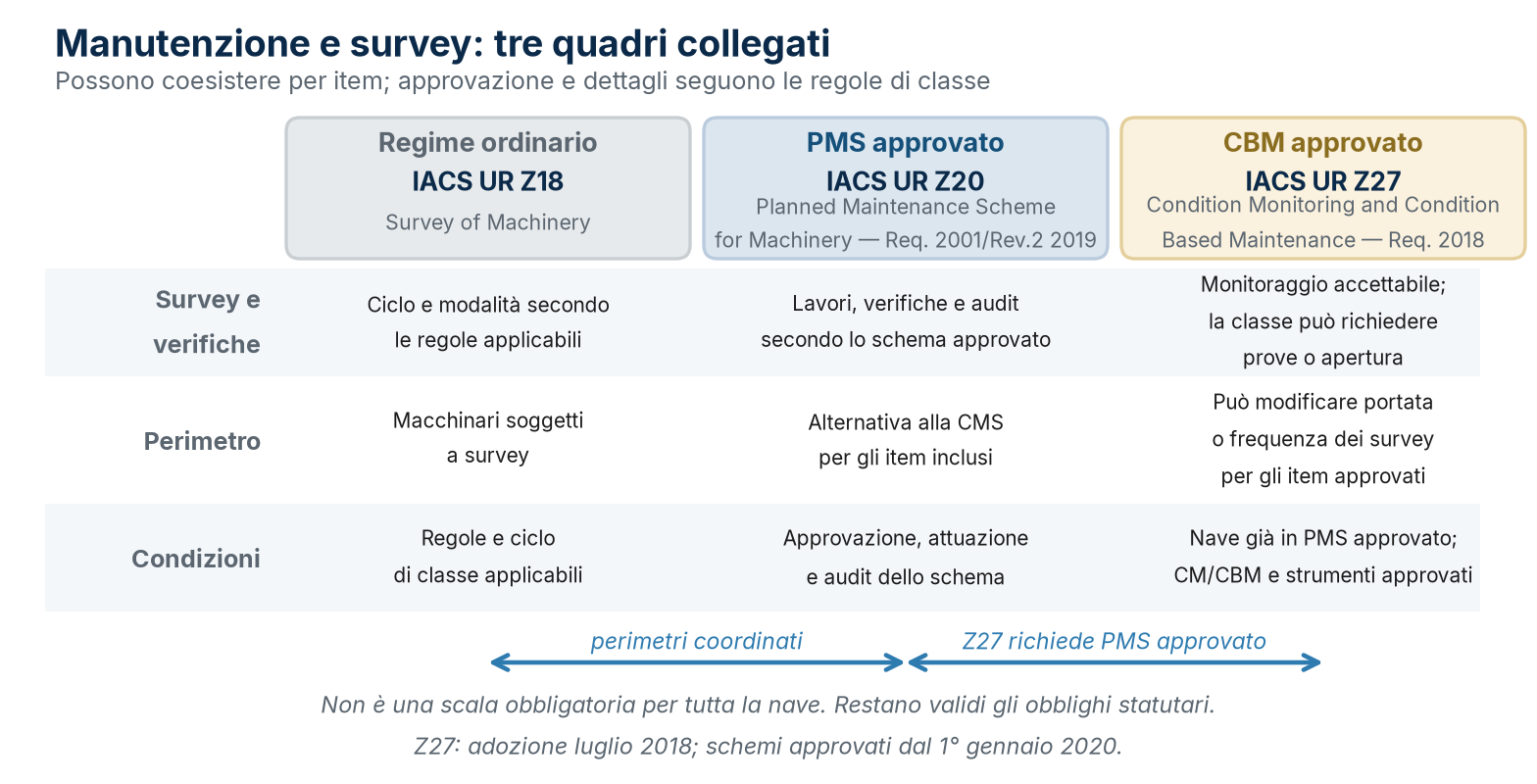

Il riconoscimento della manutenzione da parte della classe non è una concessione discrezionale né una prassi che varia da Società a Società: è materia di Unified Requirements IACS, cioè di regole che i membri dell'associazione applicano in modo uniforme. I regimi sono tre, e stanno l'uno sopra l'altro: non si sceglie fra loro, ci si sale.

| Regime ordinario | PMS approvato | CBM approvato | |
|---|---|---|---|
| Riferimento | IACS UR Z18 Survey of Machinery | IACS UR Z20 Planned Maintenance Scheme for Machinery, Req. 2001/Rev.2 2019 | IACS UR Z27 Condition Monitoring and Condition Based Maintenance, Req. 2018 |
| Chi apre la macchina | Si apre alla presenza del surveyor, secondo il ciclo di survey | Apre la compagnia, secondo il proprio programma; il surveyor non è presente | Si apre quando il monitoraggio rileva un'anomalia, non a calendario |
| Che cosa sostituisce | — | La Continuous Machinery Survey per gli item coperti | Le aperture periodiche previste dal PMS per gli item coperti |
| Prerequisito | Nessuno | Approvazione documentale della Società | Nave già su PMS approvato |
Tabella 11.1 — I tre regimi di survey di macchina e il rapporto fra loro.

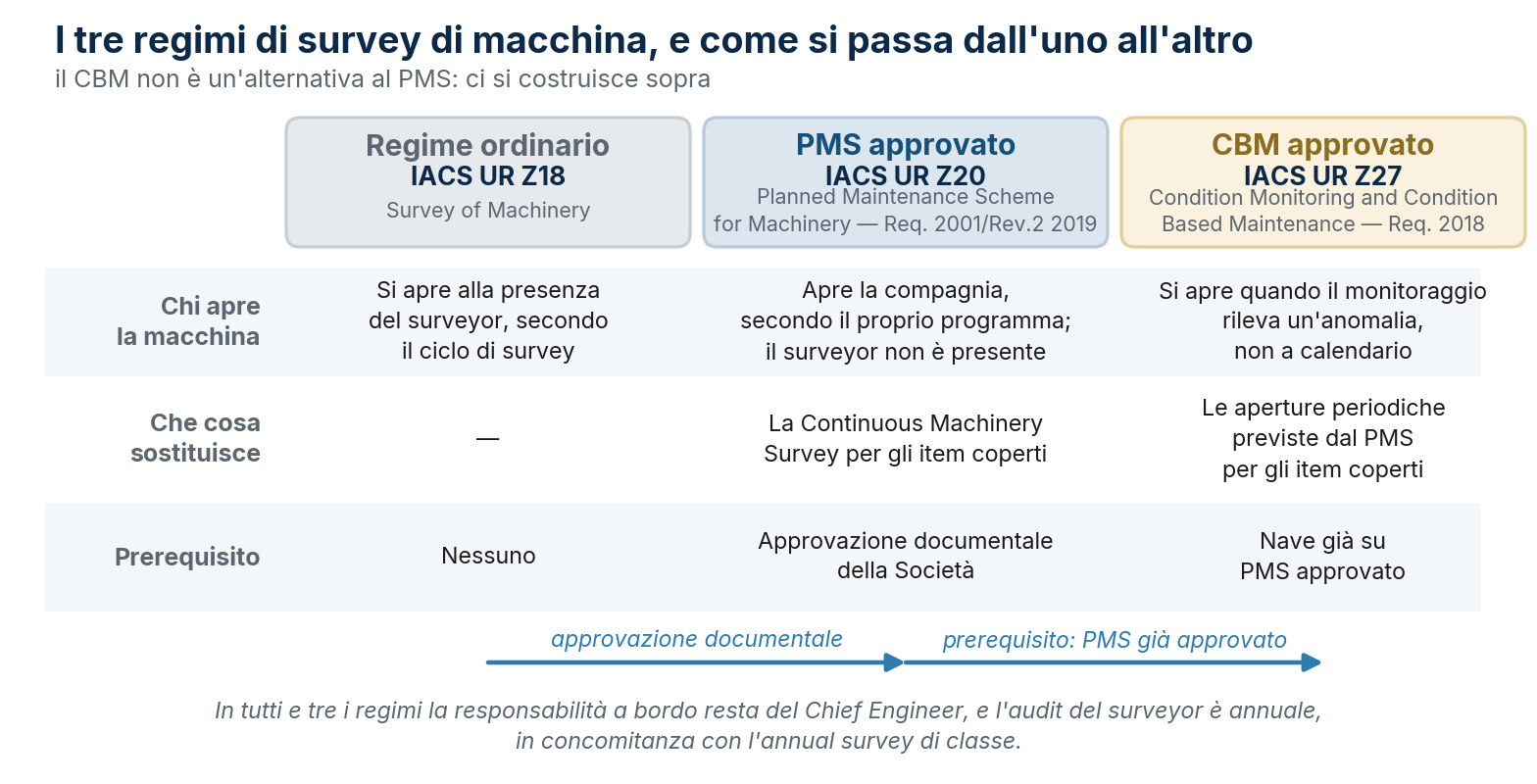

È il punto che si fraintende più spesso, e ha una conseguenza di pianificazione. La UR Z27 si applica soltanto a navi che operano già su uno schema PMS approvato. Non esiste un percorso che porti dal regime ordinario direttamente al riconoscimento della manutenzione su condizione: prima si dimostra alla Società di saper gestire e documentare la manutenzione pianificata, poi si può chiedere che una parte di quelle aperture sia sostituita dal monitoraggio. Gli item non coperti dallo schema CBM restano sotto Z18 e Z20 — i tre regimi convivono sulla stessa nave, componente per componente.
La UR Z27 è il regime più recente e il più esigente, e vale la pena vederne le condizioni perché mostrano che cosa la classe considera «manutenzione su condizione» in senso proprio, distinguendola dall'avere qualche sensore installato.
| Condizione | Contenuto |
|---|---|
| Approvazione dello schema | La Società approva lo schema CBM e la sua estensione, cioè quali componenti vi rientrano — non è un'abilitazione generica |
| Approvazione dell'apparecchiatura | Anche il sistema e gli strumenti di monitoraggio vanno approvati, non solo la procedura |
| Persona responsabile a bordo | È il Chief Engineer: la responsabilità del monitoraggio e della manutenzione su condizione non è delegabile a un fornitore esterno |
| Documentazione da sottoporre | Sette elementi, fra cui l'elenco delle apparecchiature, i parametri accettabili, la descrizione dello schema, le specifiche degli strumenti, i dati di riferimento iniziali e le qualifiche del personale |
| Documentazione da tenere a bordo | Istruzioni di manutenzione, dati di monitoraggio, registrazioni di taratura, storico di manutenzioni e riparazioni |
| Audit | Annuale, da un surveyor della Società, in concomitanza con l'annual survey di classe |
Tabella 11.2 — Le condizioni della UR Z27 per uno schema di manutenzione su condizione approvato.
Fra i sette documenti da sottoporre ce n'è uno che decide la fattibilità dell'intera operazione: i parametri accettabili e i dati di riferimento per ciascun componente. Non basta dichiarare che si misureranno le vibrazioni: bisogna sapere in anticipo quale valore è normale su quella macchina, e quale valore fa scattare l'apertura. È la ragione tecnica per cui la scala di maturità del Modulo 10 non si può saltare — senza uno storico affidabile non esiste una linea di base, e senza linea di base non c'è schema approvabile.
Nessuno dei due riconoscimenti è un diritto acquisito una tantum. L'audit annuale non verifica che il sistema esista, verifica che funzioni: registrazioni coerenti, personale qualificato, scostamenti gestiti. Un deterioramento della qualità di gestione rilevato in audit può far tornare la nave al regime precedente — e la conseguenza pratica è che gli item interessati tornano ad aprirsi alla presenza del surveyor, con i costi e i fermi che ne discendono.
Nessun sistema manutentivo, per quanto ben progettato, funziona senza le persone che lo eseguono. La qualità reale della manutenzione dipende in larga misura da competenza, motivazione e cultura organizzativa dell'equipaggio.
Le compagnie più efficaci investono in formazione continua, riconoscono e valorizzano la qualità dell'esecuzione manutentiva (non solo la sua velocità), e mantengono canali di comunicazione aperti tra equipaggio e ufficio tecnico per condividere osservazioni che il PMS da solo non cattura.
Un registro PMS senza alcun ritardo può riflettere un'ottima gestione, oppure una compilazione formale che non corrisponde alla pratica reale a bordo. Solo la verifica diretta, attraverso ispezioni e audit, permette di distinguere le due situazioni.
Obiettivo del moduloRiconoscere le spinte che faranno evolvere la gestione dell'affidabilità di flotta: digitalizzazione, decarbonizzazione, integrazione fra bordo e terra.
La gestione della manutenzione e dell'affidabilità di flotta continuerà a evolvere sotto la spinta della digitalizzazione, della decarbonizzazione e di una crescente integrazione tra dati di bordo e piattaforme di gestione a terra.
Un impianto ben mantenuto non è solo più affidabile: consuma meno combustibile a parità di prestazione, con un impatto diretto sul rating CII della nave. La gestione dell'affidabilità e la gestione della decarbonizzazione, viste separatamente nei rispettivi corsi, sono in pratica sempre più la stessa competenza applicata da due angolazioni.
Dalla Mistake Library di SuperbaKnowledge, filtrata sugli argomenti trattati in questo corso. Questa vista seleziona e ordina contenuti pubblicati in SuperbaKnowledge; non li modifica né li sostituisce. La scheda collegata resta la versione di riferimento e i testi ufficiali restano autorevoli.
| Argomento | Errore | Conseguenza tipica | Scheda |
|---|---|---|---|
| Manutenzione Predittiva IoT | Sensori installati ma dati raccolti senza analisi sistematica dei trend | Guasto imminente non anticipato nonostante la strumentazione disponibile | Vedi scheda |
| Planned Maintenance System | Apparati di riserva non testati perché 'non in uso' | Un guasto dell'unità primaria rivela che anche la riserva non funziona | Vedi scheda |
| Efficienza Energetica Sala Macchine | Deterioramento delle prestazioni motore attribuito genericamente a 'usura' senza verificare il fouling scafo/elica | Pulizia scafo non programmata tempestivamente, impatto crescente su consumo | Vedi scheda |
| Gestione dei Ricambi Critici (Critical Spare Parts) | Lista dei ricambi critici non aggiornata dopo modifiche all'equipaggiamento critico identificato | Ricambi mancanti per equipaggiamento recentemente classificato come critico | Vedi scheda |
| Pompe Antincendio e Sistemi Fissi di Sala Macchine | Test della pompa di emergenza condotto con la stessa alimentazione della sala macchine principale | Il test non verifica realmente la condizione di emergenza per cui la pompa è progettata | Vedi scheda |
| Bunkering Operations e Controllo Qualità Combustibile | Checklist di sicurezza pre-bunkeraggio completata in modo formale senza verifica reale delle condizioni | Rischio di sversamento non adeguatamente mitigato | Vedi scheda |
| Cyber Risk Management dei Sistemi di Automazione | Reti OT e IT non segmentate, con punti di accesso condivisi | Una compromissione della rete IT (es. tramite email) può propagarsi ai sistemi di controllo critici | Vedi scheda |
Dalla PSC Knowledge Base di SuperbaKnowledge. Questa vista seleziona e ordina contenuti pubblicati in SuperbaKnowledge; non li modifica né li sostituisce. La scheda collegata resta la versione di riferimento e i testi ufficiali restano autorevoli.
| Deficiency | Normativa | Frequenza indicativa | Possibile conseguenza | Scheda |
|---|---|---|---|---|
| Pompa antincendio di emergenza non funzionante o pressione insufficiente | SOLAS Chapter II-2, Reg. 10 | Alta | Deficiency grave, possibile detention | Vedi scheda |
| Sigla | Definizione |
|---|---|
| AI/ML | Artificial Intelligence / Machine Learning |
| CBM | Condition-Based Maintenance — manutenzione su condizione |
| CMS | Continuous Machinery Survey — survey continua di macchina |
| FMEA / FMECA | Failure Mode (and Effects) (and Criticality) Analysis — analisi dei modi di guasto, dei loro effetti e della loro criticità |
| CII | Carbon Intensity Indicator |
| ISM | International Safety Management Code |
| MTBF | Mean Time Between Failures |
| MTTF | Mean Time To Failure — per componenti non riparabili |
| MTTR | Mean Time To Repair |
| PMS | Planned Maintenance System |
| RCM | Reliability Centered Maintenance — nell’accezione della SAE JA1011 |
| RUL | Remaining Useful Life |
Elenco consolidato delle fonti citate. Aggiornato ad agosto 2026; per l'applicazione a un impianto specifico consultare sempre la documentazione tecnica del costruttore e le regole della società di classificazione.
| Fonte | Ambito |
|---|---|
| ISM Code §10 (Ris. A.741(18) e emendamenti) | Manutenzione di nave e apparecchiature; §10.3 apparecchiature critiche e prova delle disposizioni di riserva; §10.4 integrazione nella routine manutentiva |
| IACS UR Z18 — Survey of Machinery | Regime ordinario di survey di macchina, comprese le survey continue |
| IACS UR Z20 — Planned Maintenance Scheme (PMS) for Machinery, Req. 2001/Rev.2 2019 | Schema di manutenzione pianificata approvato, in alternativa alla Continuous Machinery Survey |
| IACS UR Z27 — Condition Monitoring and Condition Based Maintenance, Req. 2018 | Schema di manutenzione su condizione approvato dalla Società, applicabile a navi già in PMS |
| IACS Rec. No. 74 — Managing Maintenance (2001/Rev.2 2018) | Raccomandazione IACS sulla gestione della manutenzione |
| SAE JA1011 (1999, rev. agosto 2009) e SAE JA1012 | Criteri di valutazione dei processi RCM: le sette domande, e la guida applicativa |
| Nowlan e Heap, Reliability-Centered Maintenance (United Airlines, 1978) | I sei pattern di guasto e le rispettive quote: 11% età-correlati, 89% no |
| John Moubray, RCM II, e letteratura successiva | Sviluppo e divulgazione della metodologia RCM |
Questo corso è materiale didattico a scopo formativo e non costituisce certificazione professionale né titolo abilitante. Leggi le avvertenze complete.
